Проектирование и разработка газотурбинных станций (ГТУ)

Газотурбинная электростанция (ГТЭС) — это высокотехнологичный энергетический комплекс, который использует газотурбинные двигатели для производства тепловой и электроэнергии.

Газотурбинная электростанция состоит из нескольких основных элементов: газотурбинного двигателя, генератора и системы управления.

  • Газотурбинный двигатель — это устройство, которое преобразует тепловую энергию в механическую. Он состоит из камеры сгорания, в которой сгорает топливо, и турбины, которая преобразует энергию газа в механическую энергию вращения.
  • Генератор — это устройство, которое превращает механическую энергию в электрическую. Он состоит из ротора и статора, которые вращаются друг относительно друга. При вращении ротора в обмотках статора индуцируется электрический ток.
  • Система управления — это комплекс устройств, который контролирует работу газотурбинной электростанции. Она включает в себя датчики температуры, давления и других параметров, а также контроллеры, которые управляют работой двигателя и генератора.

Принцип работы газотурбинной электростанции заключается в следующем: топливо подается в камеру сгорания, где оно сгорает и нагревает газ. Горячий газ поступает в турбину, где он расширяется и создает механическую энергию. Эта энергия передается на ротор генератора, который начинает вращаться. Вращение ротора индуцирует электрический ток в обмотках статора, который затем преобразуется в переменный ток и подается на нагрузку.

ГТЭС способны генерировать не только электрическую, но и тепловую энергию. Стандартно отработанные газы уходят через выхлопную трубу в атмосферу, но, если предусмотрена их утилизация, они поступают в теплообменник или котел утилизатор и используются для обогрева помещений. Такие станции могут быть как крупными, так и небольшими, и, в зависимости от конструкции и конфигурации, могут быть размещены как внутри помещений, так и на открытых площадках.

Газотурбинные двигатели способны работать на различных видах топлива, таких как природный газ, сжиженный природный газ (СПГ) или дизельное топливо. ГТЭС, работающие на газовом топливе, имеют наиболее привлекательную для потребителя удельную стоимость строительства и низкие затраты при последующей эксплуатации.



Изготовление ГТУ мощностью 2-6 МВт и напряжением до 10,5 кВ.

Параметр Значение
Электрическая мощность 2500 кВт
Тепловая мощность 3,87 Гкал/ч
Напряжение генератора 6,3/10,5 кВ
Вид топлива природный газ, а также любой горючий газ или легкий дистиллятный нефтепродукт
Расход топлива при номинальной нагрузке на клеммах генератора (при номинальной мощности в условиях ISO) 836-995 кг/час
Частота вращения двигателя 1000 об/мин
Габаритные размеры 12000х2500х2500 мм

Нужны газотурбинные электростанции - пишите запрос на

Газотурбинные электростанции ГТЭС-2500 ГЖ 10,5/6,3 по ТУ 42.22.13-002-40945391-2020 работают на газообразном топливе, в составе электростанции САУ на базе Delomatic 400 с групповым регулированием и распределением активной и реактивной мощности в составе энергокомплекса.

Параметр Значение Норма
Мощность номинальная (при tn + 200 ° С Рн= 760 мм рт.ст., потери на входе отсутствуют) кВт 2500
Коэффициент полезного действия (в условиях ISO без учета потерь на входе и выхлопе) % 24
Массовый расход выхлопных газов кг/с 20,8
Температура выхлопных газов, не более: на запуске, на номинальной нагрузке, на режиме перегрузки 750
° С 520
560
Расход топлива при номинальной нагрузке на клеммах генератора (при номинальной мощности в условиях ISO):
- Топливного газа с низшей удельной теплотой сгорания 50000 кДж/кг (природный газ, попутный нефтяной газ) кг/час 836
- Жидкого топлива с низшей удельной теплотой сгорания 42000 кДж/кг (дизельное топливо, керосин) кг/час 995
Межремонтный ресурс ГТП ч 7500
Расход масла, не более кг/час 0,8

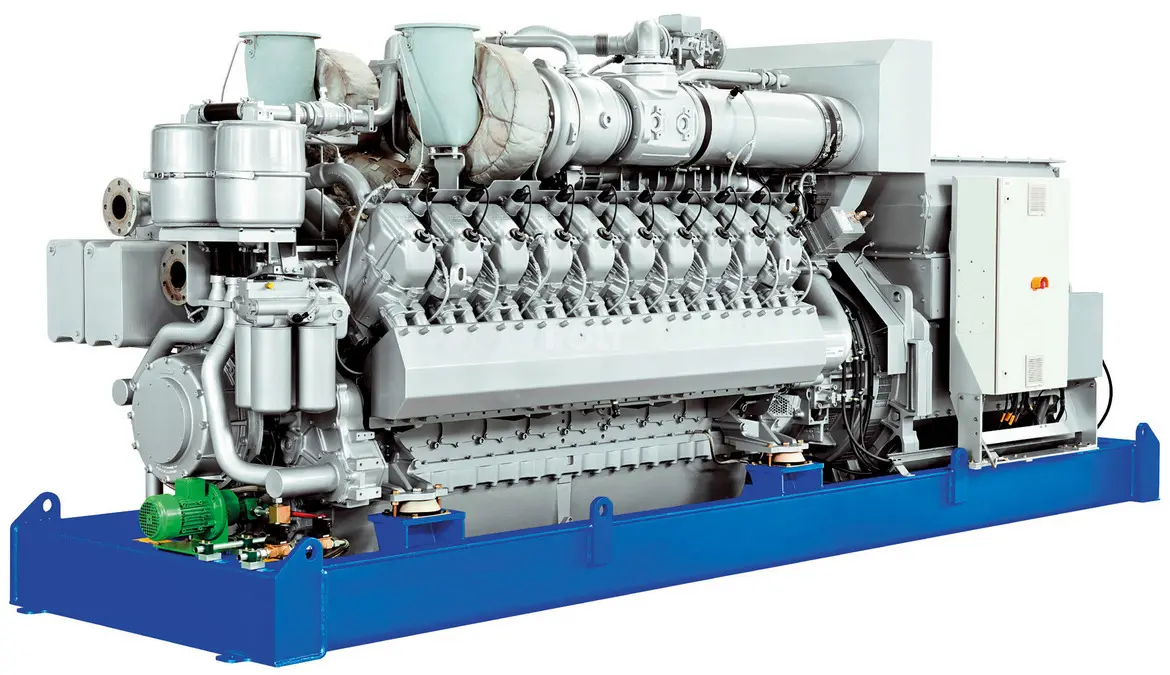

Изготовление ГПУ мощностью 2,5 МВт и напряжением до 10,5 кВ.

Параметр Значение
Электрическая мощность 2538 кВт
Тепловая мощность 2,31 Гкал/ч
Напряжение генератора 0,4/6,3/10,5 кВ
Вид топлива природный газ
Расход топлива при номинальной нагрузке (8000 ккал/нм3) 621 нм3/час
Частота вращения двигателя 1500 об/мин
Габаритные размеры 6300х2000х2400 мм
